Рабочее колесо вентилятора КМ 14.740

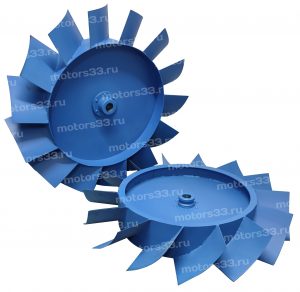

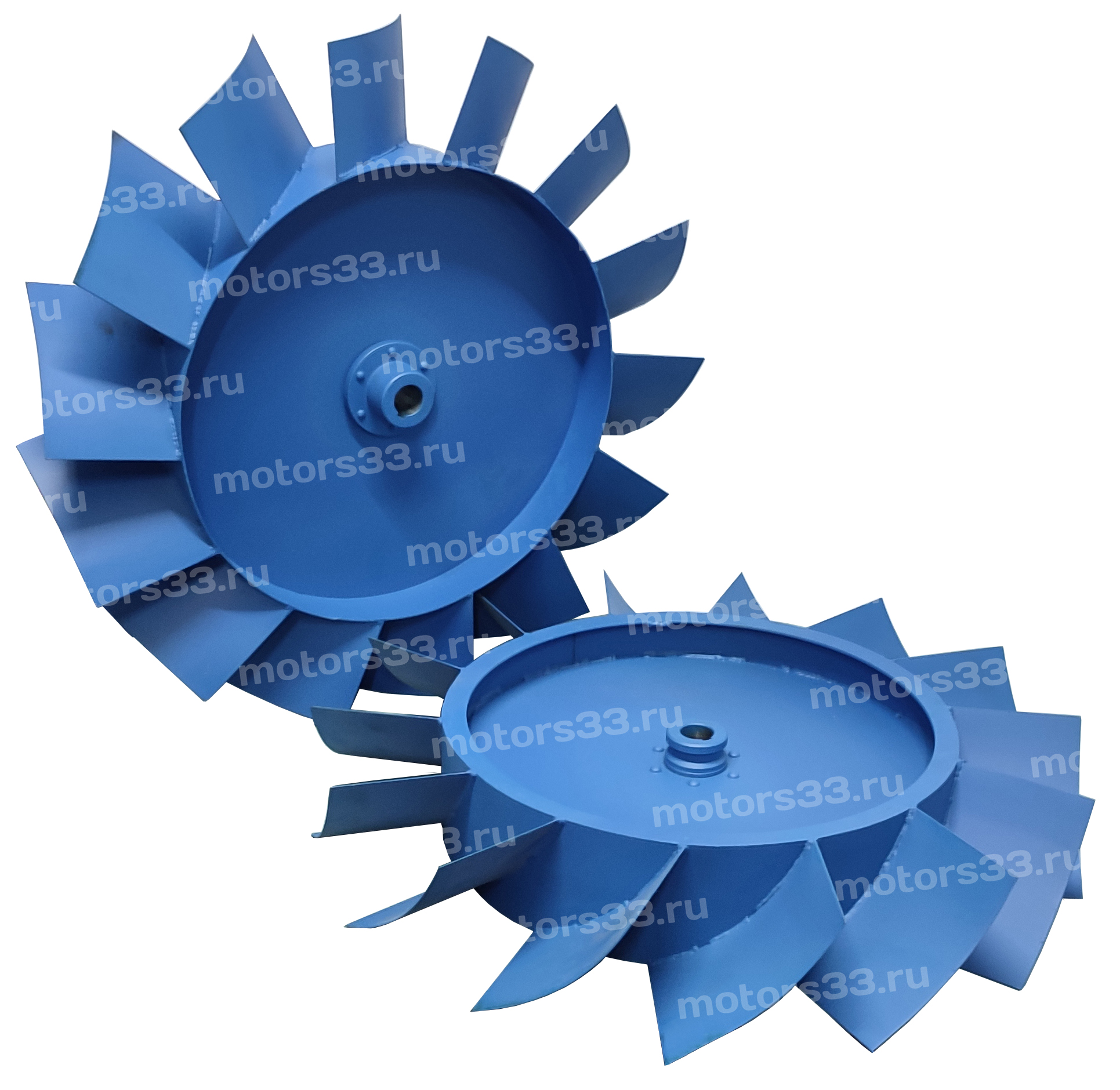

Иллюстрация товара

Крыльчатка металлическая (колесо рабочее вентилятора) КМ 14.740 предназначена для системы охлаждения мощных трансформаторов типа ТРДЦНГ-63000-220/10.

Различают два вида крыльчаток:

— крыльчатка металлическая (колесо вентилятора) КМ 14.740.032;

— крыльчатка металлическая (колесо вентилятора) КМ 14.740.038.



Крыльчатка КМ 14.740.032 изготавливается с наружным диаметром 740 мм, посадочным диаметром на вал двигателя 32 мм и 14-ю осевыми лопастями. Вес крыльчатки составляет порядка 17 кг. Колесо вентилятора работает в составе электродвигателя АИР112МА8 2,2 кВт 750 об/мин IM1081.



Крыльчатка КМ 14.740.038 изготавливается с наружным диаметром 740 мм, посадочным диаметром на вал двигателя 38 мм и 14-ю осевыми лопастями. Вес крыльчатки составляет порядка 17 кг. Колесо вентилятора работает в составе электродвигателя АИС132S8 2,2 кВт 750 об/мин IM1081. Выпускается данная крыльчатка с двигателем взамен устаревшего электродвигателя АО2-41-8 с крыльчаткой НАП №7,4.



Габаритно-установочные и присоединительные размеры крыльчаток КМ 14.740

 Колесо вентилятора
КМ14.740.032
Колесо вентилятора
КМ14.740.038
d132 мм38 мм
d2484 мм484 мм
D≤740 мм≤740 мм
h120 мм120 мм
N14 лопастей14 лопастей
