Независимая вентиляция электродвигателя

Узел независимой вентиляции, далее УНВ, представляет собой удлиненный защитный металлический кожух со встроенным дополнительным осевым вентилятором, с отдельным питанием от сети, предназначенный для принудительного обдува (охлаждения) электродвигателя. Такой способ охлаждения применяется в случаях, когда необходимо принудительно обеспечить обдув электродвигателя вне зависимости от частоты вращения вала двигателя, а также когда стандартной самовентиляции мотора не достаточно для его эффективного охлаждения. На рисунке 1 изображен узел независимой вентиляции.

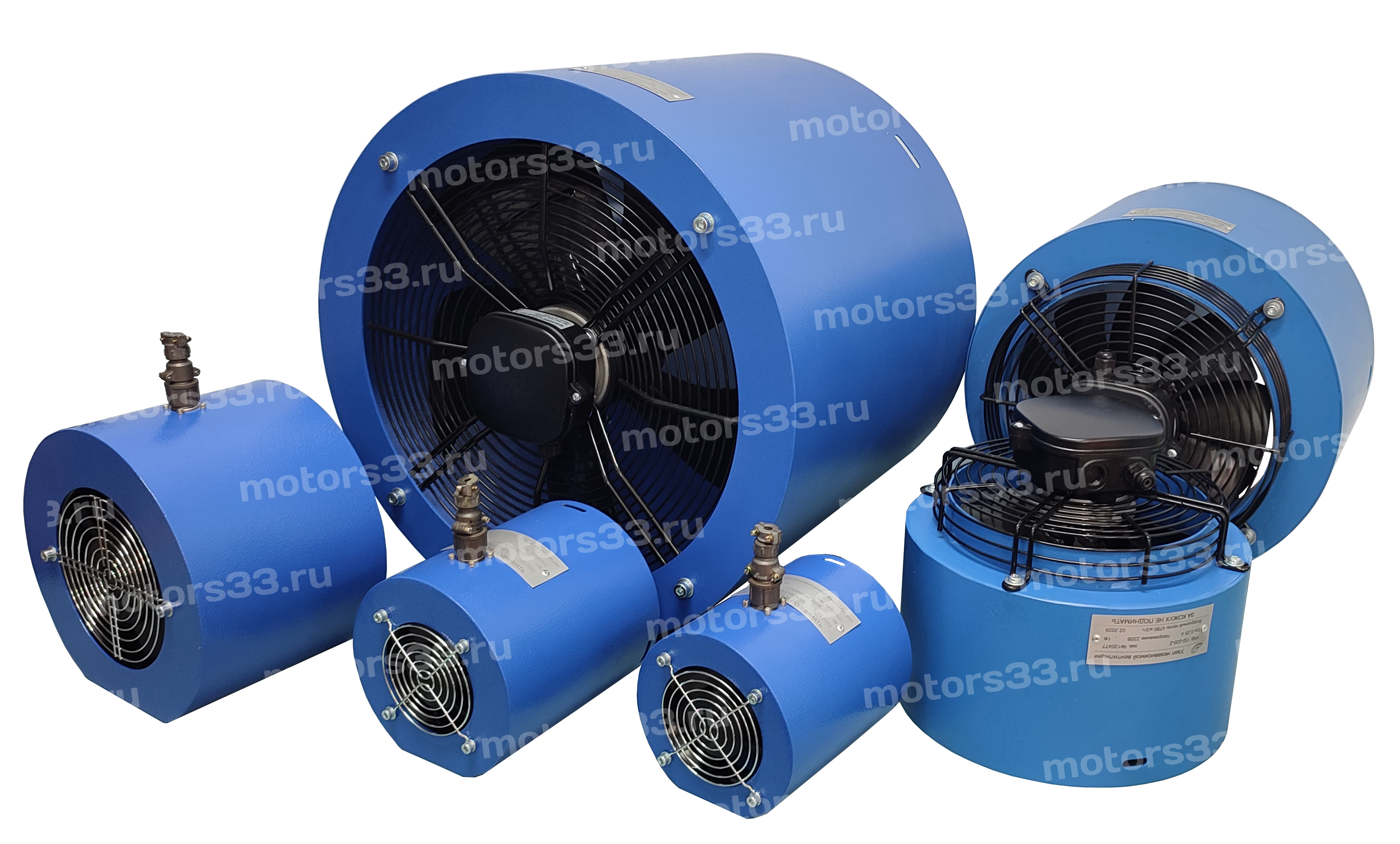

Рисунок 1. Узел независимой вентиляции
Рисунок 1. Узел независимой вентиляции

Как устроен узел УНВ?

На самом деле конструкция очень проста: изготавливается специальный кожух чуть длиннее стандартного, внутри кожуха крепится высокопроизводительный осевой вентилятор с защитной сеткой и от него выводится кабель для питания вентилятора. На рисунке 2 показана схема компонентов УНВ.

Рисунок 2. Устройство УНВ.
Рисунок 2. Устройство УНВ.

Подключение питания вентилятора осуществляется через специальный влагостойкий разъем, установленный на кожухе. По желанию клиента можно сделать УНВ с подводом питания через коробку выводов (борно) электродвигателя.  Так же по желанию можно установить на кожухе УНВ второй разъем для подключения датчика скорости (энкодера) или электромагнитного тормоза.

УНВ можно использовать как в качестве постоянной принудительной системы охлаждения электродвигателя, так и с использованием преобразователя частоты.

ВНИМАНИЕ: В СВЯЗИ С ИЗМЕНЕНИЕМ С 01.11.2024 КОНСТРУКТИВНЫХ ОСОБЕННОСТЕЙ УЗЛОВ УНВ ВНЕШНИЙ ВИД И ГАБАРИТ УНВ МОЖЕТ ОТЛИЧАТСЯ ОТ ЗАЯВЛЕННЫХ В КАТАЛОГЕ ПАРАМЕТРОВ.

Компания НПО Электромашкомплект предлагает УНВ с высокой производительностью охлаждения в следующих исполнениях:

Наименование УНВU, ВI, АV, м3P, Вт
УНВ56-220 (М, У, Е, ЭМ, Z)*2200.06до 5614
УНВ63-220 (М, У, Е, ЭМ, Z)*2200.08до 15015
Универсальный УНВ63-2202200.08до 15015
УНВ71-220 (М, У, Е, ЭМ, Z)*2200.08до 15015
Универсальный УНВ71-2202200.08до 15015
УНВ80-220 (М, У, Е, ЭМ, Z)*2200.13до 16020
Универсальный УНВ80-2202200,13до 16020
УНВ90-220 (М, У, Е, ЭМ, Z)*2200.11до 38036
Универсальный УНВ90-2202200,11до 38036
УНВ100-220 (М, У, Е, ЭМ, Z)*2200.11до 38036
Универсальный УНВ100-2202200,11до 38036
УНВ112-220 (М, У, Е, ЭМ, Z)*2200.11до 38036
Универсальный УНВ112-2202200,11до 38036
УНВ132-380 (В, Э, М, У, Е, ЭМ, Z)*3800.17до 89068
Универсальный УНВ132-2202200,17до 80055
УНВ160-380 (В, Э, Е, ЭМ, Z)*3800.2до 1830100
Универсальный УНВ160-3803800,19до 158095
УНВ180-380 (В, Э, Е, ЭМ, Z)*3800.33до 3130210
Универсальный УНВ180-3803800,38до 2118145
УНВ200-380 (В, Э, Е, ЭМ, Z)*3800.33до 3130210
Универсальный УНВ200-3803800,38до 2118145
УНВ225-380 (В, Э, Е, ЭМ, Z*)3800.37до 3340135
Универсальный УНВ225-3803800,38до 2290145
УНВ250-380 (В, Э, Е, ЭМ, Z)*3800.44до 4000135
Универсальный УНВ250-3803800,48до 3830180
УНВ280-380 (В, Э, Е, ЭМ, Z)*3800.44до 4000135
Универсальный УНВ280-3803800,62до 4760250
УНВ315-380 (В, Э, Е, ЭМ, Z)*3800.52до 4900260
Универсальный УНВ315-3803800,9до 4850450
УНВ355-380 (В, Э, Е, ЭМ, Z)*3801.41до 9100720
Универсальный УНВ355-3803801,6до 7300320
где:
U-напряжение питания, I-номинальный ток, V-воздушный поток, P-потребляемая мощность.
*Код электродвигателя:
В-ГОСТ ВЭМЗ, г. Владимир;
Э-ГОСТ Элдин,г. Ярославль;
М-ГОСТ Могилев;
У-ГОСТ Уралэлектро;
Е-по Din Стандарту;
ЭМ-ГОСТ Элмаш, г. Воронеж;
Z-по техническому заданию.

Гарантийные обязательства на УНВ завода-изготовителя: 12 месяцев со дня продажи.

Рекомендуем использовать узел независимой вентиляции в следующих случаях:

— для электродвигателей, работающих в кратковременных режимах (частые пуски и остановки двигателей);

— для электродвигателей, работающих с дополнительной нагрузкой (приводы дымососов, градирен, экструдеров и т.д.);

— для приводов, работающих в паре с частотным преобразователем (при работе на низких оборотах);

— для электродвигателей, работающих в условиях с высокой температурой окружающей среды.
