Электродвигатели вентиляторов для обдува и охлаждения трансформаторов

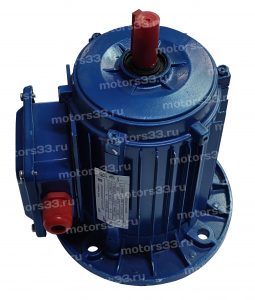

Электродвигатели АБ63А4ВУ1(УХЛ1), АБ63В4ВУ1(УХЛ1), АБ63В6ВУ1(УХЛ1)

AB63A4BY1

Применяются для работы от трехфазной сети 220В или 380В переменного тока частотой 50 Гц, для привода крыльчатки КМ4.400.014.033 системы охлаждения мощных трансформаторов типа «Д». Электродвигатели изготавливаются по ТУ 3322-001-43151949-2007, при значении климатических факторов согласно ГОСТ15150-69, и соответствуют требованиям ГОСТ Р 51689-2000.
Электродвигатели АБ63 поставляются как в комплекте с четырехлопастной металлической отбалансированной крыльчаткой КМ.4.400.014.033 наружным диаметром 400 мм со специальной гайкой для крепления так и без нее.

 Технические характеристики электродвигателей АБ:

Тип двигателя АБ63А4ВУ1(УХЛ1) АБ63В4ВУ1(УХЛ1) АБ63В6ВУ1(УХЛ1)
Мощность, кВт 0,25 0,37 0,25
Напряжение, В 220/380 220/380 220/380
КПД, % 68 68 68
Коэфф. мощности 0.67 0.67 0.67
Кратность пускового тока не менее 5 5 5
Кратность макс. момента не менее 2,2 2,2 2,2
Кратность пускового момента не менее 2 2 2
Частота вращения об\мин 1320 1320 890
Масса, кг (не более) 5,6 5,6 5,6

— Исполнение по способу монтажа IM3281, ГОСТ 2479-79.

— Класс изоляции для двигателей АБ63…ВУ1(УХЛ1)-F.

Габаритные, установочные и присоединительные размеры (мм):

Размеры Электромашкомплект

Электродвигатели для обдува трансформаторов по требованию заказчика поставляются со следующими комплектующими:

1. Крыльчатка металлическая к электродвигателю АБ63,АИС, АИРМ, АИР, АДМ — КМ 4.400.14.33 с гайкой (прямой аналог КМ 4.400.14.49)
2. Крыльчатка металлическая к электродвигателям обдува трансформаторов старых серий типа АЗЛ — КМ 4.400.17.30
3. Рабочее колесо вентилятора системы обдува ДЦ силовых трансформаторов типа ТРДЦНГ — 63000-220/10 — КМ 14.740.32.00
4. Щит переходной — ЩП4-3 АЗЛ, позволяющий применить электродвигатель АБ63А4В вместо электродвигателей типа АЗЛ31-4.
5. Защитное ограждение КМ400.

Двигатели для охлаждения трансформаторов и подстанций

Двигатель обдува трансформатора за счет специальной обмотки, обеспечивающей длительный срок эксплуатации двигателя, охлаждает трансформаторы, делая их работу эффективной и безопасной. Двигатели охлаждения трансформаторов изготовлены из высококачественных материалов, благодаря чему достигается высокая производительность агрегата и минимальная нагрузка на его двигатель.

Охлаждение подстанций зависит от мощности трансформатора, в зависимости от чего выбирается определенная модель электродвигателя. Двигатели обдува могут быть слабой, средней и сильной мощности, поэтому выбирая двигатель, стоит учитывать условия, в климатических факторов согласно ГОСТ15150-69.

Электродвигатель обдува с крыльчаткой необходим для привода осевого вентилятора охладительной системы трансформаторов Д типа. Именно крыльчатка с большой частотой вращения делает процесс охлаждения быстрым, поэтому электродвигатель охлаждения с вентилятором является эффективным и наиболее популярным.

Двигатели обдува трансформаторов предназначены для охлаждения радиаторов, основой которых является масляная смесь. Двигатель для трансформатора обеспечивает принудительное циркулирование воздуха. Электродвигатель охлаждения подстанций препятствует старению изоляции, которая быстро снашивается под воздействием высоких температур. Двигатель для трансформатора значительно продлевает срок эксплуатации агрегата благодаря искусственному охлаждению и защите от воздействия высоких температур на обмотку электродвигателя.

Двигатель АБ63

Двигатель AБ 63 используют для работы от трехфазной сети переменного тока, частота которых составляет 50 Гц. Двигатель AБ 63 работает от сети 220/380 В и применяется в большей мере для привода осевых вентиляторов охладительных систем мощных трансформаторов. Двигатель AБ 63 оснащен крыльчаткой диаметром 40 сантиметров, а также специальной крепежной гайкой и щитом для установки по месту двигателя.

Двигатель4АА63

Двигатель 4А А63 являет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором и частотой переменного тока 50 Гц. Двигатель 4А А63 предназначен для использования в нормальных эксплуатационных условиях, то есть в промышленной работе. Двигатель 4А А63 работает от сети 220/380 В не менее 15 лет при наработке до 4000 часов.

Двигатель 2ДАТ100

Двигатель 2ДАТ100 – это асинхронный трехфазный двигатель с естественным охлаждением, который оснащен с крыльчаткой и используется для охлаждения масляных радиаторов трансформаторов и реакторов высокой мощности. Двигатель 2ДАТ100 обладает длительным режимом работы, может быть оснащен панелью управления на боковой или внутренней поверхности двигателя. Двигатель 2ДАТ100 обладает синхронной частотой вращения вала с количеством оборотов в минуту — 1500.

Двигатель ДАТ126

Асинхронный двигатель ДАТ126 используют для привода рабочего колеса вентилятора. Двигатель ДАТ126 широко применяется во всех отраслях сельского хозяйства, в том числе и для охлаждения силовых трансформаторных подстанций. Двигатель ДАТ126 работает с частотой 1500 оборотов в минуту и охлаждает двигатель благодаря рабочему колесу вентилятора. Работает от сети 220/380 В, потребляемая мощность составляет не более 300 Вт.

В зависимости от того, какой двигатель обдува будет выбран для той или иной трансформаторной подстанции, будет зависеть результат и эффективность всей дальнейшей работы. Поэтому к выбору двигателя для обдува всегда стоит относиться со вниманием и серьезностью.
